选煤厂地磅监控系统设计

选煤厂外来煤均采用汽车运输，在煤炭收售和管理过程中人为因素多，导致煤炭跑冒滴漏现象严重， 给选煤厂造成很大的经济损失。为了减人增效，堵塞漏洞，提高入厂煤管理的现代化水平，根据选煤行业的实 际情况，本着可靠、安全、稳定、实用原则，开发生产了地磅监视管理系统。

0.引言

目前，我国绝大多数选煤厂外来煤均采用汽车 运输，在煤炭收售和管理过程中人为因素多，导致入 厂煤跑冒滴漏现象严重，给选煤厂造成很大的经济 损失。其具体现状是:运煤车空车和重车的称量往 往是通过地磅实现的，它包括地磅、传感器、显示 仪等部分组成。司磅操作员先观看称重空车的地磅显示仪，手工记录车号和空车重量;再送给重车司 磅操作员，操作员观看重车地磅的显示仪，手工记 录车号和重车重量;最后再手工计算出每次来煤净 重。另外室外还要有人监督卡车是否到位等。这种 繁琐、低效、落后的收煤方式在煤炭入厂过程中造成 多方面的问题和隐患：

（1）需要多人同时工作，最多达到七、八个人，效 率低、次序乱。

（2）人为操作因素多，弄虚作假后门现象严重。 如撬边、压沿、空车加水箱、空车加沙石、重车不上 磅、煤场换车皮。

（3）手工开票据，随意性大，不利于监督和控制。

（4）合同开票和发售脱节，易产生利用假票拉煤。

（5）管理过程混乱，不透明，无法相互制约和监 督，不利于追查责任人。

（6）无法进行计算机联网，不符合信息化建设管 理的要求，领导不能及时掌握、了解入厂煤详细情 况。

为了克服以上问题，减人增效，堵塞漏洞，提高 了入厂煤管理的现代化水平，根据选煤厂的实际情 况，本着可靠、安全、稳定、实用原则，开发生产了地磅监视管理系统，

1.系统设计

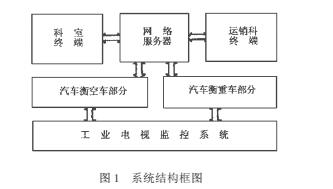

该系统包括地磅空车部分、地磅重车部分、 网络服务器部分、运销科票据管理终端、监视系统等 五部分。空车和重车地磅数据均通过接口传输到 计算机，计算机接收到信息后自动计算出煤重，并通 过打印机打印出来，所有数据同时通过网络传送到 服务器数据库。调度室和领导办公室等可通过网络 迅速了解、掌握煤炭收售情况。监视系统用来监视 入厂煤地磅现场的情况，系统组成如图1所示。

1.1空车地磅终端部分

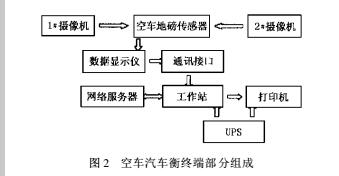

该部分是由计算机、打印机、UPS电源、摄象机、 数据转换通信接口等组成，如图2所示。

空车地磅显示仪显示的数据通过转换通信接 口传到空车衡计算机，计算机根据司磅操作员输入 的车号自动记录空车重量、车型、过磅时间、操作者姓名等信息；同时将本次空车重与服务器数据库中 该型号的标准空车重量对照，并在本终端上提示差 值，如果差值超过允许的范围则发声音报警。对本 次记录的全部数据在本终端自动打单并通过网络 传到网络服务器的数据库。摄像机用来观看空车内 是否有杂物，摄像机的视频信号通过电缆传送到监 控室，并在监视器上实时显示。

1.2重车地磅终端部分

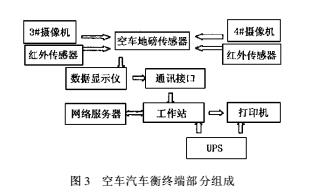

该部分由计算机、打印机、UPS电源、数据转换 通信接口、摄像机、红外探测限位器及管理软件组 成，如图3所示。

图3空车地磅终端部分组成 重车地磅显示仪显示的数据通过转换通信接 口传到重车地磅磅房计算机客户端，计算机根据 司镑操作员输入的车号和合同票据号自动从网络服 务器数据库中提取空车重量、用户单位名称、煤炭品 种、煤炭数量等信息，计算出本车煤炭净重。完成对 该用户合同煤炭余量的修改。在本终端自动生成并 打印出本次收煤的全部数据表单。同时把相关数据 信息通过网络传到网络服务器的数据库。

红外探测限位器用于检测汽车是否到位，如果 汽车未到位则通过处理软件禁止数据的读取录入， 并产生报警提示。

摄像机用来观看空车内是否有杂物，是否有多 人乘坐，摄像机的视频信号通过电缆(或光缆）传送 到监控室，并在监视器上实时显示。

1.3运销科合同票据终端部分

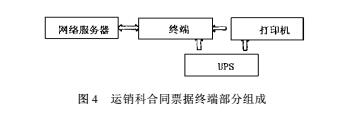

该部分是由计算机、打印机、UPS电源等组成， 如图4所示。

该终端用于合同信息:客户名称、合同号、发票 号、煤炭品种、合同数量、单价等数据的输入，计算机 将本次合同的全部数据自动打单，同时通过网络传 到网络服务器的数据库。

图4运销科合同票据终端部分组成

1.4网络服务器部分

主要由服务器、领导及科室客户机终端群、网 卡、网线、HUB、打印机、UPS电源等组成。服务器中 的数据库完成所有进出数据的管理、记录、备份、查 询、打印、维护等。服务器要稳定可靠。

1.5工业电视监视系统

工业电视监视系统选用彩色CCD 摄像机，显示用三星工业电视机，传输用同轴粗缆， 另加解码装置、八画面分割器、长延时录像机等。显示 用电视机分别连接到空车和重车地磅部分的摄象 机，在中心控制室进行实时图象监视和录像，从而形 成对地磅人员及工作秩序的监督和管理。

2.数据处理软件及环境

系统工作环境分为服务器和各客户终端两部 分。服务器采用Windows NT Sever 4. 0中文版网络 操作系统和Microsoft SQL Server 7.0网络数据库；客 户终端选用Windows 95/98中文版。

数据处理软件开发工具选用Microsoft Visval Ba- sic6. 0 和 Microsoft SQL Server 7. 0，用于合同、收煤数 据信息存储、计算、分析等管理软件以及用户操作界 面的开发，实现数据信息的录入以及查询打印等。

为尽量杜绝人为因素造成跑冒滴漏现象，对于地磅部分的数据录入模式正常情况时设置为自动 状态，除车号、合同号以外的各种数据只能由计算机 通过数据转换通信接口直接从地磅显示以上读取 录入，而任何操作员都无法干预，只有超级管理员才 有权对该模式进行更改。

3.系统功能

(1)空车摄像机观看空车内是否有杂物及人员， 避免多人进入煤场，造成煤场秩序混乱。

（2）重车摄像机配合红外探测器主要用来观测 重车是否到位，避免重车不上镑、压镑沿、人为撬磅边等现象的发生。

（3）在中心控制室进行实时图象观看，形成对司 镑操作员和镑房秩序的监督和管理。

（4）利用计算机网络将收煤、运输和管理有机结 合起来，在称重过程中杜绝了人为因素，从而避免了人情关系和违纪违法现象，使煤场秩序大为好转。

（5）收煤、运输过程记录详细，责任明确，便于追查违规操作者。

在服务器端安装有数据库，对所有数据和操 作进行管理，可以通过网络终端（被授权)快速浏览 入厂煤的详细情况，从而方便财务清查帐目和审计 部门审计。有利于领导及时掌握地销入厂煤收煤情 况。

如果仅有一个地磅，只需要系统的重车地磅终端部分，但相关软件不能节省。
