固定式电子地磅限位的分布

本文着重分析讨论了固定式大型电子地磅的水平限位分 布。电子地磅的限位通过最理想的分布，既能达到电子地磅的可靠限位，又 能不限制秤台本身热胀冷縮造成的伸缩。

1.概述

目前国内电子地磅的制造厂家很多，生产的固 定式电子地磅型式也多种多样，其中大型工业固定 式电子地磅主要有轨道衡、汽车衡、平台秤、配料 秤、料斗秤等。由于许多大型工业固定式电子地磅没有整体的钢体秤座，而是直接通过基础板固定在 地基上。在地基与秤台之间通过水平限位来固定秤 台，抑制秤台和地基之间的相对位移量。往往由于 限位分布不尽合理，虽然能够很好的限位,但是不 能解决电子地磅秤台的热胀冷缩与地基的胀缩量 不一致的困难，这就是许多大型工业电子地磅，比如电子汽车衡需要一年四季根据气候温度的变化来调 整限位间隙量的原因。

为此我们提出了一种新颖的水平限位分布原 理，既可以做到固定式电子地磅秤台的可靠限位， 又能够使秤台自由胀缩。电子地磅的限位安装时一次调 整好后，使用过程中不用随着温度的变化再调整限 位.该限位机构主要有全限位（ ）、半限位（)、无限位(□)三种型式。

2.讨论分析

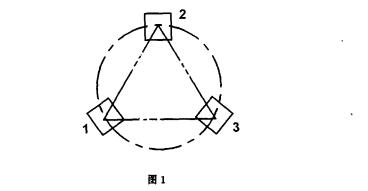

由于大型固定式电子地磅基本上由三个及三 个以上的支点（传感器)组成。其中三传感器支点电子地磅的三个支点组成一个平面三角形，电子地磅秤台的胀 缩均以这个三角形的外接圆的径向伸缩。我们将三 个支点限位均采用半限位，即沿着支点三角形外接 圆的切向限位，而在径向无任何限位(图1)。这样 秤台在任何水平方向要移动均要至少受到两个限 位器的约束，但是沿支点形成的三角形外接圆径向 无任何限位，秤台面可以自由的热胀冷缩。

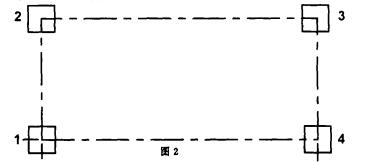

四支点电子地磅的四传感器个支点分布一般 组成一个矩形《其砰台的胀缩可以分解为宽向和长 向两个方向。其限位分布为一点全限位，全限位相 邻两支点为半限位，全限位对角为无限位（如图 2),当秤台沿长向前后运动时，由支点1和2的限 位器限位，当秤台沿宽向左右运动时，由支点1和 4的限位器限位《当秤台沿长向热胀冷缩时，虽然 支点1和2的限位器进行限制，但是秤台可以沿支 点3和4自由伸缩。当秤台沿宽向热胀冷缩时，虽 然支点1和4的限位器进行限制，但是秤台可以沿 支点2和3自由伸缩。

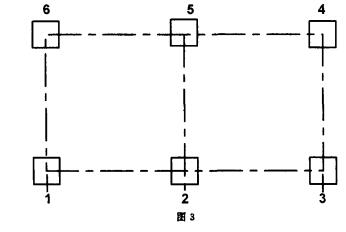

六支点电子地磅的六个传感器支点分布形式 比较多，我们按矩形分布来分析（图3)。当秤台沿 长向移动时将受到支点2和5限位器的限位，当秤 台沿宽向移动时受到1和2及3限位器的限位，当秤台沿长向热胀冷缩时，支点2和 5的限位器可以将秤台定位，但秤台可以沿支点1 和6方向或沿支点3和4方向自由伸缩.当秤台沿宽向热胀冷缩时，虽然受到支点1和2及3的限位 器限制，但是秤台仍能在4、5、6方向自由伸缩。

3.总结

其它类型的固定式电子地磅基本上大同小异。 总而言之，限位器的分布既能限制秤台的水平位 移，又不影响秤台的热胀冷缩，即水平限位器应限 制秤台支点与地基之间的相对位移，但不限制支点 之间热胀冷缩的相对位移。

通过实际分析可以看出，这种限位分布完全解 决了秤台限位和秤台热胀冷缩的矛盾。当电子地磅安装好后，再不用随着一年四季温度的变化而调整限位 器的限位距离.
