地磅XK3190系列仪表串行通讯的使用

地磅的计算机称重管理己成为当前地磅应 用中最为普遍的使用方式。实现计算机称重管理的 前提是地磅特别是电子称重仪表要有一个与计 算机进行数据交换的方式,即数据通讯。目前应用 最为普遍的数据通讯方式是RS232和RS485两种 串行通讯方式，前者主要用于与计算机点对点短距 离通讯,否则则被普遍用于远距离单点或称重网络 通讯。

XK3190-C、D系 列仪表以及个别A系列台秤仪表标准生产版本均 采用了 RS232串行通讯方式，大部分D系列仪表还 可选配RS485(四线)串行通讯方式。下面我们就针对 它的使用做详细说明，希望能给关心和支持在使用XK3190系列产品进行计算 机称重管理中有所帮助。

一、XK3190系列称重仪表RS232/RS485串 行通讯接口的定义与联结

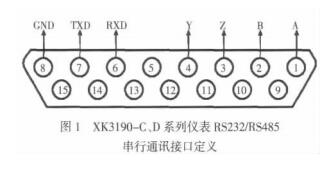

XK3190- C、D系列仪表的RS232串行通讯接 口的定义为公司标准配置，如图1所示，采用 15芯D型座。A系列仪表接口定义需参考相关产品 的使用说明，但接口定义的通讯针脚的名称含义与 C、D系列含义相同。

其中：RS232分别为15芯D型座的6、7、8，含 义如下：

RXD:数据接收

TXD:数据发送

GND:信号地

RS485被定义在15芯D型座的1、2、3、4脚， 分别为A、B、Z、Y，含义如下：

A: RS485通讯的正输出信号；

B: RS485通讯的负输出信号;

Z: RS422通讯的正输入信号；

Y: RS422通讯的负输入信号。

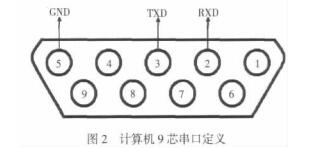

标准计算机9芯串口定义如图2所示，脚2为 RXD， 脚 3 为 TXD， 脚 5 为信号地。

 仪表RS232通讯口可直接与计算机9芯串口 联结，联结方式通常按使用需要选择2线或3线联 结。2线通常只用于称重仪表与计算机单向通讯，3 线方式用于称重仪表与计算机应答（双向）方式通 讯。与计算机的9芯串口联结方式为：仪表RXD 15 芯D型座的6脚)接计算机的TXD 9芯串口脚3)， 仪表的TXD 15芯D型座的7脚)接计算机的RXD (9芯串口脚2)，仪表的信号地（15芯D型座的8 脚)接计算机的信号地9芯串口脚5)。

若采用RS485方式通讯,仪表若未提供RS485 (如A系列仪表，只提供RS232)接口，仪表端需要 加装RS232转RS485信号的转换器。由于计算机一 般只提供RS232串口,所以需加装RS485转RS232 信号的转换器。此类转换器当前市面最为常见，价 格几十到上百元不等。

RS232通讯方式特点是接口简单,与计算机联 结成本低,联结方便;缺点是不能直接组成称重网 路，且通讯距离短，一般为30米以内。所以，RS232 的通讯线缆不宜太长，通讯线缆太长会造成通讯效 率低，可靠性差，甚至造成仪表或计算机RS232通 讯口损坏等问题。

RS485特点是传输距离远可达1000米以上）， 多台电子衡器可直接构成称重网路；但接口电路较 复杂，不能直接与计算机串口联结，联结成本略高。

无论采用哪种方式的串行通讯，通讯线缆的屏 蔽线强烈建议接大地，以免对称重系统或计算机造 成损害。另外，在实际现场应用中，做好不要图方便， 用屏蔽线做信号地使用，更不要做为通讯信号线。

二、XK3190系列仪表串行通讯的配置及通讯方式

XK3190系列仪表串行通讯口的配置属性均 为：1位起始位，8位数据位，1位停止位，无校验，即 n、8、1属性。数据通讯方式分为连续方式和指令应 答方式两种。此节所述的通讯方式不同于前一节所 讲的通讯方式，前一节是以通讯信号的特点来划分， 此节的通讯方式是按照信号数据交换的特点加以区 别的，望读者注意。

1.连续方式

连续方式属于单向通讯方式，此种方式下，仪表 主动不间断的将当前的称重数据向计算机发送，每 串数据的发送间隔一般为100ms左右。发送格式有 两种，我们分别称其为A1+数据格式和D2+数据格

式。

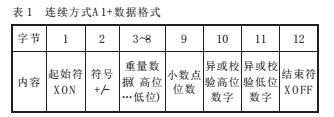

连续方式A1+数据格式最典型的应用就是 XK3190- A1+，另外还包括 XK3190- A9、XK3190- D7、 D9、D10连续通讯方式0)以及C系列仪表等。格式 如表1所示，它的特征是：每组通讯数据串12个字 节，以十六进制数02H做为每组数据串的起始符， 十六进制数03H为结束符，中间由7字节的有符号 重量数据，1字节的小数点位数和2字节的异或校 验和组成有效数据信息串。重量数据高位在前，低位在后，正序数据格式，不含小数点，小数点用单独一个字节的十六进制数表示其位置。

表中，起始符XON和结束符XOFF分别为十六 进制数02H和03H，符号。重量数据以及异或校验 数据均是标准的ASCII码。小数点位数为十六进制 数，一般为00H?04H。异或检验和在发送时是将校 验和高位数字和低位数字分成两个字节发送的。例 如，异或校验的结果为十六进制数12H，仪表发送时 在第10个字节发送十六进制数31H( 1的ASCII 码），第11个字节发送十六进制数32只2的ASCII 码)。异或校验和的计算是从第2个字节开始，到第 9个字节结束，即：

校验和=字节2十字节3十字节4十……十字 节9公式1)

两个字节异或校验的方法是：将要校验的两个 十六进制数按二进制展开，然后按位异或，即相同位 上两数相同结果为0，否则为1。

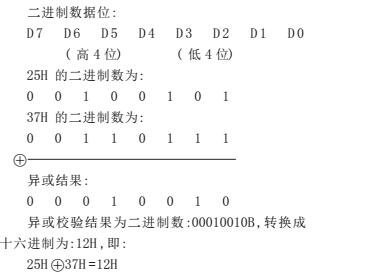

例如：十六进制数25H和37H异或，计算过程 如下：

公式1在应用时是先将字节1和2的十六进制 数异或，异或的结果再跟字节3异或，所得结果再与 字节4异或，依次类推，一直到与字节9异或，最终 的异或结果便是异或校验和。异或校验和中对应二进制数据位D4 D7的二进制数据部分所得的十六 进制数在XK3190系列仪表说明书中通常被称为异 或校验高4位数据（即表1中的异或校验高位数 字），如上面例子异或结果12H中的1，对应二进制 数据位D0~D3的二进制数据部分所得的十六进制 数通常被称为为异或校验低4位数据（即表1中的 异或校验低位数字）。

格式举例数据串均以十六进制数表示）：

重量数据为+ 120.05，发送的数据为:02H 2BH 30H 31H 32H 30H 30H 35H 02H 32H 46H 03H

重量数据为-120.05，发送的数据为：02H 2DH 30H 31H 32H 30H 30H 35H 02H 32H 39H 03H

重量数据为-12005，发送的数据为：02H 2DH 30H 31H 32H 30H 30H 35H 00H， 32H 42H 03H

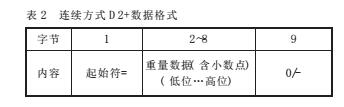

连续方式的D2+数据格式较为简单，最典型的 应用就是XK3190-D2+，另外还包括XK3190-D10 (连续通讯方式2、）以及所有有RS232配置的台秤 系列仪表等。格式如表2所示，它的特征是：每组通 讯数据串由9个字节组成，以“=”做起始符，后接含 小数点的8位有符号重量数据，如果重量数据无小 数点，则数据最高位会以0补充。重量数据低位在 前，高位在后，为倒序数据格式，数据符号为最末尾 字节，无校验，无结束符，整个数据串全为标准ASC II码。

例如：

重量数据：+ 120.05，发送的数据为：=50.02100 重量数据：-120.05，

发送的数据为：=50.0210- 重量数据：-12005，

发送的数据为：=5002100-

2.指令应答方式

指令应答方式通常也称为指令方式。在所有 XK3190- D、C系列仪表中被广泛应用。XK3190系列

仪表的指令通讯方式格式基本一致，均为十六进制 数02H做起始符，03H做为结束符，中间为信息数 据。指令方式下，计算机每向仪表发送一个命令，仪 表按命令要求回送相应数据给计算机，若无命令给 仪表，仪表始终处于等待命令状态，无任何数据发 出。为了便于说明，我们将指令方式的通讯格式分为 指令格式和应答信息格式来分别说明。

1)指令应答方式的指令格式：

指令格式通常也称作命令格式，由6字节组成， 格式如表3所示。

XON、XOFF的含义与连续方式A1+格式中的 含义相同，异或校验数据是字节2和字节3的异或 结果。通讯地址是仪表所设的通讯地址，但仪表的通 讯地址数据并不是指令中实际发送的地址数据，而 是与大写英文字母对应：仪表通信地址参数范围是 1?26，对应通讯指令中的地址为大写英文字母A? Z。比如仪表中的通讯地址参数为1，则指令中的通 信地址就是 A。

每组命令数据串均以十六进制数据发送，除 XON、XOF外，其余数据都是发送对应的标准ASCII 码值。例如：计算机向某台通讯地址为1的仪表发送 A指令；握手指令），发送的命令串应为：02H 41H 41H 30H 30H 03H。

2)指令应答方式的应答信息格式：

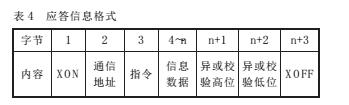

应答信息的数据串长度根据指令不同而不同。 比如，A指令握手指令）应答数据长度6字节，B指 令读毛重）的应答数据长度为14字节，读车号指令 (E指令）应答数据长度为11字节。但应答信息整体 的格式框架是一致的，都如表4所示。
