一种具有国家计量标志的 EB9341 型家庭多用途人体秤，外形如图 1 所示。该秤最大秤量为150kg(分度值 100g)，采用二节 1.5VAAA 电池供电。该秤除了能用于人体称重(显示 kg)外，还可显示上/下午实时时间(AM/时.分.秒和 PM/时.分.秒，参见图 1)；还可经转换按键开关 S2 选择显示实时温度(参见图 3a)，很实用。

一、电路简介:

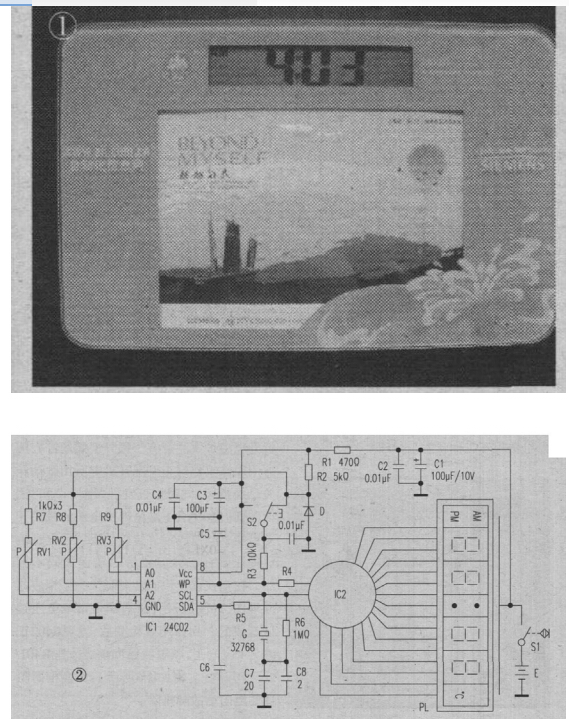

具体电路见图 2 所示。

1.控制电路:(参见图 2)。控制电路由 IC1(24C02)等构成。IC1 的三个输入端 A0.A1.A2，分别输入称重电子传感器 RV1.RV2.RV3 感知的压力信号 P0.P1.P2(虽然该秤有四个压力传感器，但实际只取用其中三个压力传感器所输出的压力电信号，经 ICl 处理并取其平均值。最后量化形成一次称重值并显示出来。

IC1(24C02)是一种 2K 位(256×8[2Kbits]串行存储器 I2C 总线，八脚封装。工作在 1MHz、标称工作电压(2.7V～5.5V)；10MHz.时工作电压为 1.8V。当 VCC 为 3V 时供电电流为 2，1mA)。

其①、②、③脚分别为输入端 A0、A1、A2；④脚为 GND；⑧脚为 VCC；⑤、⑥、⑦脚分别为 SCA 串行数据输入/输出端、SCL 串行时钟端、WP 写保护端。引脚电容 8PF。

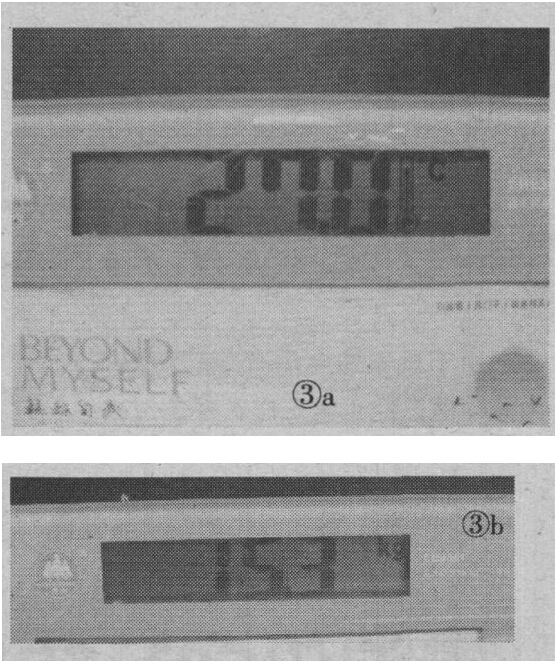

2.显示电路:该电路由一种专用贴胶显示 IC2 等构成，显示窗左边为 AM(上午)/PM(下午)；中间为四个 20mm 数字显示窗及其中间的秒信号闪动符(见图 1)；右侧为 kg 符或温度符(见图 3a、3b)。

合成显示屏整体。其中 AM 及 PM 的时.分.秒(闪显秒信号)，可长时间不间断显示。当按通转换开关键 S2，可立即转换为显示温度(或重量)，约 10 秒钟后又自动返回显示时间。
