关于数字式地磅的使用和维修方法

本文介绍了 xk3190—ds3仪表的主要功能，特点和使用中的技巧，以及在现 场安装和维修的注意事项及检修方法。

1.前言

因数字式地磅逐渐普及，现场调试和维修 方面和模拟地磅存在一定的差距，现就本人在 现场调试和维修方面积累的一些经验和大家分享。

这里我们以ds3 数字仪表为例。ds3数字仪表是一款多功能，操作 更具人性化的数字仪表，它能使我们现场调试和 维修更加方便和快捷。

2.数字式地磅的使用

2.1传感器和仪表的连接

数字地磅不同于模拟地磅，它的接线方 法只要记住以下的原则即可。接线原则是：仪 表和传感器的连接要采用发送接接收，接收接发 送，正对正，副对副也可以采用四线接法。

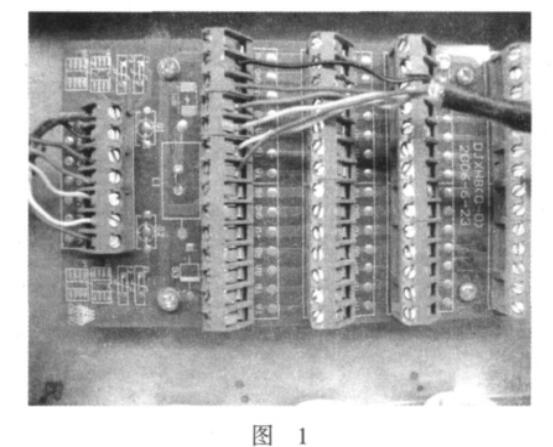

即，仪表的发送和接收的副信号短接，接传感器的发送和接收副。仪表的发送和接收的正信号短 接接传感器的发送和接收正。如图1所示。

2.2自动更改传感器的地址

在现场安装时，发现传感器的地址有重复的, 这无疑给我们安装人员造成很大的麻烦，因为需 要一只一只去更改传感器的通信地址，也浪费了 我们的时间，ds3仪表提供了自动更改传感器通信 地址的功能，使我们在现场调试中省去了一只一只去更改传感器的通信地址工作，极大提高了工 作效率。具体的操作方法如下：胺地址键后，仪 表显示adfD,这时按数字键2,直接进入自动更改 传感器的通信地址程序，仪表最后显示sure0,按 数字键1,仪表就自动完成了更改传感器的通信地 址程序。

2.3自动排列传感器的通信地址

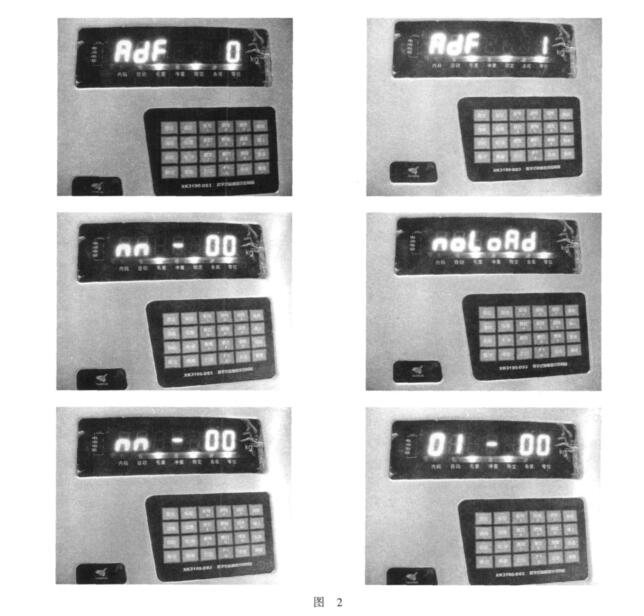

在我们现场维护和安装调试中，可能会碰到 不清楚传感器地址到底安装在什么位置？ ds3的自 动排列传感器的通信地址的功能很快就可以帮我 们找到。使我们在安装传感器的时候可以做的随 心所欲，不需要一一对应的安装，传感器安装完 毕后只需要通过仪表的按键操作就能完成传感器 通信地址的排列。具体的操作如下：更改完传感 器地址后进入半自动排列传感器的顺序，具体的 操作步骤如下：胺地址键，仪表显示adffi,按数字键1,当仪表出现nn-00后，只需要一个人在称 台上走一圈，就可以把传感器的地址按照顺序排 好。如图2所示。

2.4 四角修正

ds3仪表提供了五种四角修正的模式，为我们 在现场的调试和维修提供了非常便捷的方法。

61半自动单点四角修正 b全自动单点四角修正 c半自动轴方式四角修正 d全自动轴方式四角修正 e手动四角修正

通过以上五种四角修正的模式，使我们在现 场的调试变得更加的简单，充分的体现出了数字化产品的优势和竞争力。具体的操作步骤如下：

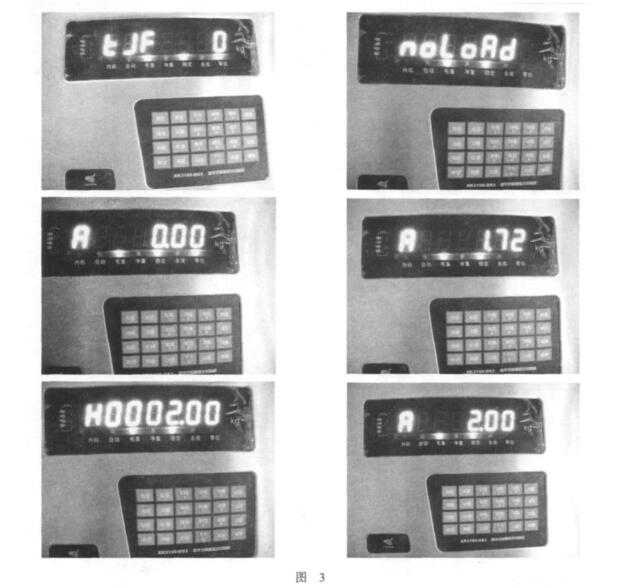

2.4.1单点半自动四角修正 按调角键，仪表显示tjf0,按输入直接进入单 点半自动四角修正程序，仪表显示noload提示需 不需要标定零点，如果已经标定过零点，按称重 键进入下一步按输入键确认，仪表显示A 0, 这时把砝码放在秤上的某一个点上，按自校键， 输入砝码的实际重量，按输入即可，然后依次把 砝码放在其他的点上，一直按自校键，直到每一 个点的重量都等于实际砝码的重量后，按称重键 退出，就完成了单点的四角修正，重新标定即可 投入使用。如图3所示。

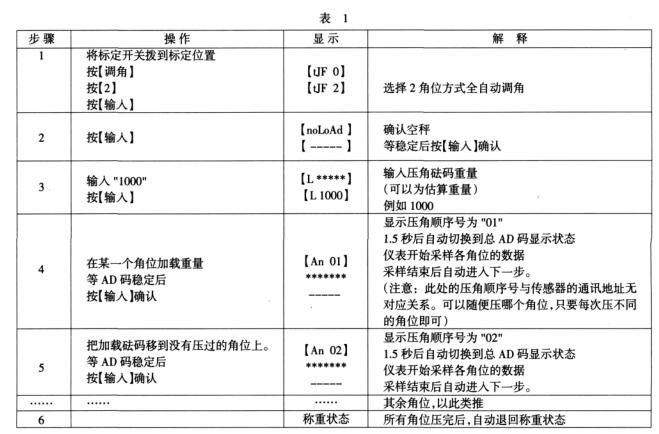

2.4.2全自动单点，四角修正如表1所示。

2.4.3半自动轴方式四角修正

半自动轴自校修正：切换到轴方式，使用固 定重量压不同的轴上，找到偏差最大的轴，把重 物压到该轴，按【自校】键，输入正确的重量后， 按【输入】确认，即完成该轴的修正。反复操作 直到误差被全部消除。

操作步骤：

按【调角】，仪表显示【TJF 0】,此时输 入“ 1” (轴方式后按【输入】，仪表显示 【noLoAd】o

此时使秤台处于空秤状态，等到秤台稳定

后，按【输入】确认，仪表显示【 】表

示开始确认零点。

确认完毕后，仪表显示【b *****】軸方式,即进入半自动角差修正状态。“*****” 为当前重量。按【自校】键，输入正确的重量后， 按【输入】确认，即完成该轴的修正。然后再找 到误差最大的角位，再重复上述操作，直到误差 被全部消除。（因为压某个角位也会影响到其他角 位，调整过的角位也可能改变，所以需要反复调 整，下同。

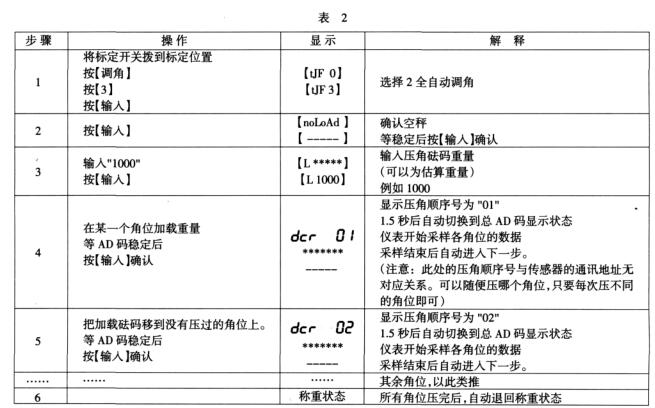

2.4.4全自动轴方式四角修正，如表2所示 。

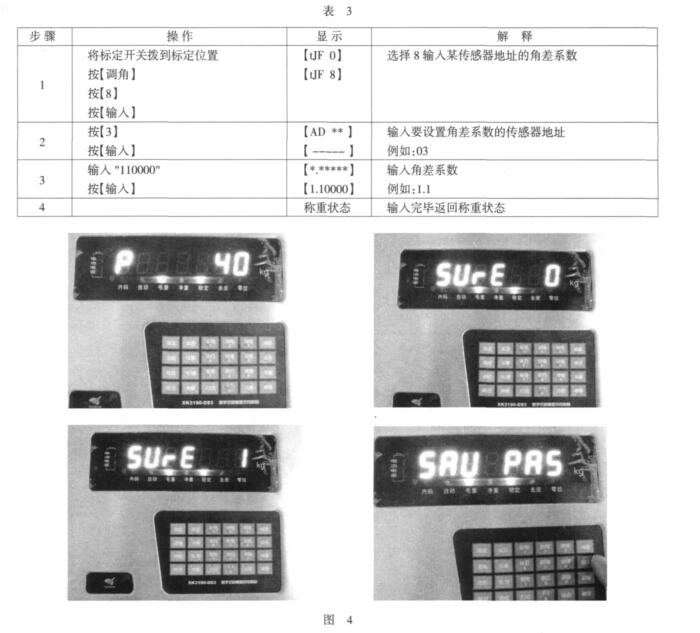

2.4.5手动四角修正，如表3所示 2.5数据备份 数据备份的重要意义在于更换仪表后免标定和 调试，只需要更换一块芯片即可，还有现场的环 境相当恶劣，如电源电压不稳定，磁场干扰特别 厉害等原因，引起仪表的数据丢失，都可以使用该功能使之恢复正常使用。具体操作如下：按设 置键进人。输入40.进入数据备份程序。如图4所示。

2.6数据恢复

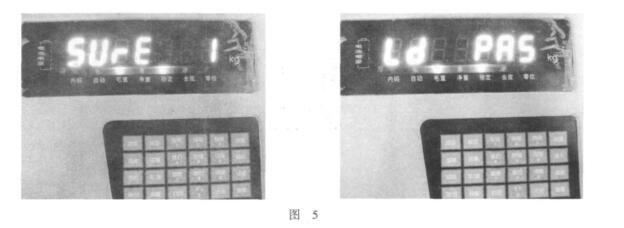

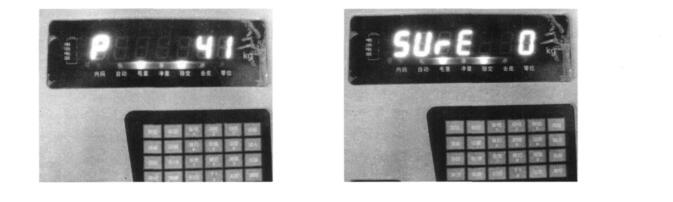

操作步骤：按设置键，输人41,按输入进入 数据恢复程序。如图5所示。

3.数字地磅的常见故障与检修

数字地磅的常见故障有：

在错误提示erd n ； b数字不稳定： c节差不一致； d标定数据丢失。

3.1仪表出现erd01——erd08的错误提示 仪表出现这种提示表示仪表和数字传感器之 间的通信中断引起，首先需要检测传感器的供电 是否正常，在接线盒里测量v+和end之间的电 压,要保证电压在6.5v以上方可，如果很低或者 没有电压，首先要检查主线是否断线和传感器是 否有短路引起，传感器的通信线与接地线有短路 也会引起仪表显示erd01- - - erd08的错误提示，检 测方法是用万用表的20k电阻档位，黑标棒接传 感器的黑线，红表棒分别接四根信号线来测量， 四根信号线的阻值都应在9k一 12k之间，如果测 量的阻值偏大或偏小，说明该只传感器的损毁， 需更换后才能使用，通过以上的两种方法就能把 有问题的器件找出来，更换有问题的器件后整台 称就能投入使用了。

案例：某客户厂内试验的一台数字式地磅， 装4只30t数字式传感器，第一天全部调试好，称 量、角差等均没有问题。第二天开机复查时，一 开机仪表报“Err 43”，查3#传感器，接线无松 动。开机预热一会后，“Err 43”消失，但仪表空 秤数据大范围跳变，最后变成“Err 03”，内码时， 空秤显示很大的内码，且严重跳变。查看传感器 输出值，发现3#传感器一会儿“999999”，一会儿“ ”,—会儿又变成-28636, —会儿又

变成正值。后测量接线盒，每个接线柱之间均为导通。确定为接线盒受潮。将接线盒烘干，测量 再无任何导通现象，重新接线，仪表工作正常， 称量、角差等均和初调结果一致。

3.2数字不稳定

引起整台数字式地磅漂移的主要原因是接 地线和数字传感器引起。检修时比模拟地磅要 方便很多，通过仪表的测试功能键就可以把有问 题的传感器找出来，仪表的测试键主要是查看每 一只数字传感器的当前输出的ad码。当看到每支 传感器的ad码变化都很大时，可能就是接地线没 做好引起的，通过测试功能键查看到某一只数字 传感器数字跳动比较大，其它数字传感器都很稳 定，就说明这只数字传感器有问题，直接更换即 可解决问题。

案例：某客户一数字地磅，使用3个月后 发现，每天开机后，数据便开始漂移近一个小时 后才稳定。再次重开机，一切表现正常。通过检 测，让传感器连续通电工作24小时，马上关机重 开，无漂移等现象。可以初步确定，属于传感器 受潮。后逐个检查发现，有2只传感器每天首次 开机时数据都跳动和漂移较长时间，开机预热一 段时间后才正常。更换这两只传感器，故障消除。

3.3数字地磅出现节差

在模拟的地磅上面，传感器的数量如果超 过八只，则很容易出现节差现象，这时候调试就 非常的麻烦和繁琐，ds3仪表提供了一种半自动调 角模式，是我们在现场的调试变得非常的简单和 方便。具体的操作步骤如下：軸计量半自动四角 修正的调试方法：首先按调角键，仪表显示TJF 1, 直接按输入键进入单点调角模式, 仪表会显示noload,保证称上没有任何加载物后按输入键，仪 表显示B 0,后加载砝码。按自校键，输入压角枝 码重量，按输入确认，后面的每个点就直接按自 校键就可以了。

3.4标定数据丢失

电源、秤台以及传感器不接地或以零线代替 地线的错误接地方法。导致现场的问题：仪表和 秤体带电、传感器通讯不稳定，严重时导致仪表 数据丢失，损害仪表。所以现场的电源接地至关 重要。

案例：一台带8只中航数字传感器的数字地磅，初期使用正常，后经过一次供电线路改造 后，发现秤体和仪表外壳“麻手”数据稳定性 差，且外接打印机后就总开关跳闸。后来我厂技 术人员去现场仔细检查，发现现场电源，发现供 电线路无地线，导致仪表地线带电影响设备无法 正常工作，等到现场处理时，仪表变压器已损坏。 后经重做地线、更换变压器，问题解决。
