静态地磅的技术改造

一、日常使用中存在的不足之处

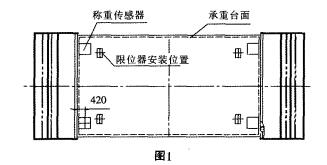

我市固废公司使用的是1台SCS-60t静态地磅，单节承重台尺寸长7mx宽3m，其称重传感器及限位 器安装位置如图1所示。由于过秤车辆运载的垃圾多含 大量溃水，经常渗漏在秤台面上，导致汽车衡始终处于 潮湿的环境中，限位器上方盖板四周的紧固螺钉因此锈 蚀，不易旋开进行限位检查及调节。

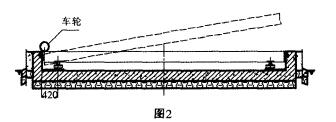

由于称重传感器安装位置距离护边框过远（其中心 距护边框距离为420mm,如图1所示），车辆从一方刚上 秤时由于杠杆效应导致承重台轻微上翘，随后回落又形 成对称重传感器的冲击，既容易导致传感器的损坏又容 易造成地磅的移位，进而引起计量误差,如图2所示。

二、限位器技术改造措施

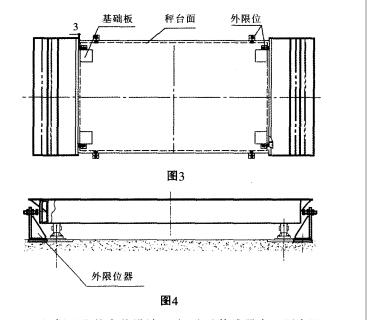

将原有内限位器机构改为外限位器机构，如图3所 示，总共需要安装纵横方向各4个合计8副限位器装置： 水平方向（横向）在护边框下缘安装4块防撞板，即构成4 个横向防撞台，对应承重台位置安装4只调节螺栓，构成 4副横向限位器;垂直方向（纵向）在承重台侧面焊接4块 防撞板，构成4个纵向防撞台，如图4所示，对应外部立4 个支架并安装4只调节螺栓构成4副纵向限位器。经过此 番改造，8个调节螺栓均安装在承重台四周外缘，在进行 限位检查及调节时无任何遮掩，方便快捷，有效避免了 上述螺钉锈蚀，盖板不易打开的问题。

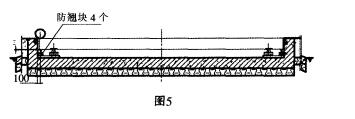

根据以往的安装设计经验，称重传感器中心距水泥 端面220mm以内可防止承重台上翘，因此笔者提出了如 图5所示的改造方案，即在距离水泥端面100mm处，承重 台的四角位置分别安装4个防翘块。防翘块由调节螺栓 与固定铁块组成，将调节螺栓调整到与承重台底面距离 (l~2)rmn即可有效实现防翘功能。

静态地磅经过上述技术改造后，有效解决了 前文所述的不足，给用户实际工作带来了很大的方便， 并延长了设备的使用寿命。
