原油外销自动化地磅管理系统的研制与应用

针对原油外销手工操作中存在的弊端，开发了原油外销自动化管理系统。该系统较好地 应用了数据库技术、网络技术、WEB技术、射频刷卡技术；整个系统的操作简单、方便、安全、高 效，从根本上杜绝了丢油现象，同时提高了工作效率。

前言

杜84、杜229两个超稠油开发区块的原油采出 后，需进行破乳沉降等流程后方可外销。长期以 来，原油销售量为3 200 t，全部采用车辆拉运的方 式。购油单位的车辆每天有200车次，如果外销系 统出现漏洞，公司的整体利益就会受到影响，相对 生产成本就会上升，因此，做好外销系统的工作就 显得特别重要。为此，研制并开发了原油外销自动 化地磅管理系统。

1.系统建立的目的

主要目的有以下3点：

（1）避免人工读表、手工操作带来的人为失误。

（2）避免由于人为因素存在丢油漏洞。

（3）实现自动统计功能，提高工作效率。

2.系统开发环境

（1）服务器操作系统使用WIN2000。

（2）浏览器服务器软件采用APACHE。

（3）数据库软件采用ORACLE。

（4）浏览器开发工具使用PHP。

（5）业务流程管理软件开发工具使用PB。

3.系统的技术路线

(1)利用数据自动采集技术，实现地秤与计算机的接口数据通讯。

（2）利用网络技术建设集输1#、2#站两个内 部局域网络系统。

（3）利用数据库技术，建立不同业务流程的信息表。

（4）利用射频刷卡技术实现拉油车辆的身份 认证。

（5）利用先进的开发平台与数据库的结合，通 过时间触发技术实现刷卡自动打印、自动统计与查询。

3.1地磅工作原理

目前使用的地磅，是把电阻应变片应用在地秤 传感器上，当电阻应变片的金属丝受到外力作用发 生拉伸或压缩变形时，其长度和截面积都会发生变 化，引起电阻值增大或缩小，利用这种电阻值随变 形发生变化的工作原理，把传感器信号(模拟量）通 过模/数转换变成数字信号后，传送给微机的串行 接口。

3.2集输1#、2#站网络系统建设

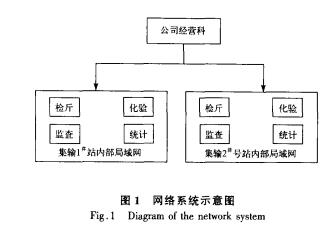

集输1#、2#站在内部组成了各自的局域网， 公司经营科是通过远程拨号的方式进行数据传输 及维护操作（图1)。

3.3建立数据库系统

主要包括以下8个方面：

（1）付油单位基础信息表。

（2）购油单位信息表。

（3）单位储油信息表。

（4）化验岗信息表。

（5）射频卡信息表。

（6）车辆管理信息表。

（7）用户管理信息表。

（8）统计报表信息表。

3.4射频刷卡身份认证系统

射频技术的原理是采用射频卡与读卡器共同 工作，射频卡的卡号是唯一的用户标识。卡与读卡 机并非接触地工作，10 cm距离有效，这就克服了 1C卡使用寿命短的缺点。

读卡机使用220 V标准电压，带有指示灯。提 供了一个RS232串行输出口与计算机相连。它连 续扫瞄，若有射频卡便读取出卡号,进行模/数转换 后，由计算机的控件经过串行口接收。

3.5统计查询系统

该系统不仅可实现刷卡身份认证、自动打印， 同时能根据不同统计的需要进行系统统计查询，主 要包括以下几个部分：

（1）数据查询功能：①按车号查询；②按购油 单位査询；③按时间点、时间段查询。

（2）付货单功能：①按购油单位査询；②按时间 点、时间段査询;③报表统计功能;④按时间点、时间 段统计所有购油单位的油量、液量及含水信息。

3.6浏览器查询系统

根据业务部门的需要，监察岗及其它监督部 门，可通过浏览器实现售油量等数据的浏览查询。

4.软件的主要功能模块

该软件有4个功能模块：

（1）经营科管理子系统。主要功能是为购油 单位办理射频卡（包括卡号、司机姓名、车号）、油量 管理。

（2）检斤岗刷卡管理子系统。主要功能是为 购油单位付油、刷卡。

（3）化验岗管理子系统。主要功能是化验外 销油含水的化验及录人。

监察管理子系统。主要功能是监视检斤 岗的刷卡情况。

（4）根据现场应用积累的管理工作经验，在软件的 设计中作了全面的考虑，具体体现在以下几个方 面：

（1）建立轻、重车档案。

（2）一机多用，即客/服一体化功能及双机互 为备份功能。

（3）实现了打印机既可打印报表，又可打印票 据的功能。

（4）为避免操作差错，多数输人项增加了确认 按键。

（5）为避免人为因素干预正常工作，采用射频 磁卡技术。

（6）提供了灵活的报表打印功能和查询功能。

（7）由于系统设计的合理，很容易做到空、重 车道的互换，现场称为“反过秤”。

（8）整个系统工作在网络环境中达到了网络 资源共享。

（9）实现局域网的WEB浏览。

5.系统的安全性与数据的准确性

5.1系统的安全性

（1）采用双机备份的机制，提高了运行的安全性。

（2）采用不同的用户赋予不同的权限与密码，避免了人为出错的因素。

（3）定时自动备份数据的功能，确保数据的安全性。

（4）刷卡自动打印功能，排除所有人为干预的因素。

5.2数据的准确性

通过微机的UART可编程芯片，使用机器语言 编程，提高采集速度，实现与计算机的数据正确无 误的传递。为了使采集的数据正确，一是采取起始 延迟采集，去掉开始时的不稳定数值；二是应用统 计学原理，使采集的数据更加准确。

6.系统运行的效果与效益

(1)提高了工作效率。传统统计方式是人工 记录，计算器计算液量、纯油量，通过电话方式把数 据报到公司集输作业区和经营科，工作量很大，计算起来很容易出现差错。目前是由微机自动统计 出存油量，而代替了人工统计，从而大大减轻了工 作量。

(2)经济与社会效益。该项目的应用从根本 上解决了原油丢失的问题，从而使公司及职工的利 益不再受侵犯。

7.结束语

综上所述,该系统从网络及软件两个部分来完 成集输系统的检斤自动打印与统计功能，从业务流 程及安全性方面体现了计算机网络系统管理的先 进性与实用性。该系统目前运行状况良好,从根本 上杜绝了丢油的现象，同时在数据统计方面也节省 了大量的人力和物力，工作效率大大提髙。
