SolidWorks在模块化地磅秤体设计中的应用
本文介绍了三维设计工具SolidWorks在设计中的应 用，并着重介绍了其在模块化地磅设计中举足轻重的作用。
一、概述
随着地磅产品的不断发展和完善，模块化地磅已经逐步的成为了地磅的主打产 品。在每年的销售业绩中，模块化地磅的销售额起 着举足轻重的作用。模块化地磅作为一个比 较定型的产品，其秤体的设计有着许多的共性,那就 是形状相似,但是内部的各个尺寸却不尽相同。用 二维CAD制图设计，每一种规格的秤体，都要绘制 单独的图纸和编制工艺，其中不免有很多重复性的 绘图工作，无形的给设计工作增加了工作量。
随着三维绘图工具的发展和深入，其优越性也 得到了充分的体现。从“二维到三维”正在成为企业 深化CAD应用的发展方向。随着国家制造业信息化 工程的实施,以三维CAD为核心的数字化设计技术 将成为推动制造业技术升级和提升产品开发能力的 关键突破口。在激烈的市场竞争中，协同设计、协同 管理正渐渐被企业所采用。没有先进的设计工具， 设计人员就无法充分的发挥才华，设计出有竞争力 的产品。SolidWorks是美国SolidWorks公司开发的 三维CAD机械设计软件，其强大的功能和易学易用 的特点赢得了很多企业的青睐和广大设计人员的喜 爱，尤其是在很多类似产品设计中，有着无可替代的 作用。
二、设计方法和应用
1.建立秤体的三维模型
首先要用SolidWorks绘制一个秤体的三维模 型。由于SolidWorks是基于特征的参数化实体建模 CAD软件，其创建的三维实体模型和尺寸是完全关 联的，也就是说有尺寸驱动功能，即改变一个尺寸之 后，对应的零件形状就会随之改变，不必重画。这就 给模块化秤体的设计带来了极大的方便。

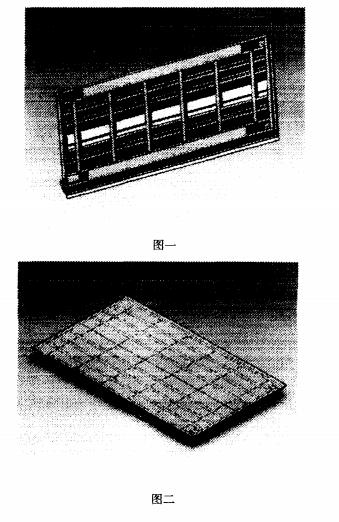

建立秤体模型时，在草图绘制和特征建模中，对 与秤体规格和结构有关尺寸，不必输入准确值，只需 给一个模糊值就可以,但对各个结构之间的几何关 系，必须加入相应的限制条件，以保证模型最后能准 确成型。图一、图二为秤体的三维造型。
2.插入新的系列零件设计表
如果你的计算机中安装了 Microsoft Excel,你就 可以运用SolidWorks自动生成系列零件设计表功 能，可以使用它在零件文件中直接嵌入新的系列零 件设计表。通过将表格中的数值应用于零件的尺寸， 系列零件设计表可以让你建立零件的多种不同配 置。具体步骤如下：
（1）用SolidWorks打开建好的秤体零件模型。
（2）单击工具栏“插入”——“系列零件设计表”， 在来源下，单击“自动生成”，然后点击“确定”。在弹 出的尺寸对话框中，选取草图和特征中与结构有关 的尺寸参数加入，单击“模型外任意处更新”，在特征 管理设计树列表中，即会出现系列零件设计表。但 是SolidWorks默认生成的尺寸名为DrDn,这样容 易造成尺寸识别的混乱,所以应该对加入系列零件 设计表的尺寸赋予一个能代表特性的名字，例如“面 板宽”、“面板长”、“纵梁间距”等。右击“尺寸”,然后 在属性的尺寸名中键入想要赋予的名字即可。这样 一来’对以后的编辑生成的Excel文件中相应数据 的输入提供了便利条件。
3.保存系列零件设计表
SolidWorks2003及以后的版本都提供了保存系 列零件设计表为Excel文件的功能。在特征管理设 计树列表中’右击生成的系列零件设计表’然后选择 保存表格’即出现保存系列零件设计表对话框’命名 一个文件名’如“秤体” ’即可保存为“秤体.xls”的Ex- cel文件了。
4.利用生成的Excel文件和模型建立链接
首先要编辑“秤体.xls”文件，对有关的尺寸进行输入。然后打开建立好的零件模型，在特征管理设计 树列表中’右击“系列零件设计表”，选择编辑定义， 在来源下，选择来自文件，单击“浏览”，选择秤体. xls”文件的保存路径’最后选择链接到文件的复选 框，即可完成所保存“秤体.xls”链接至SolidWorks文 件了。单击“模型外任意处更新'保存。至此，所建立 的Excel文件中单元格数据就同模型的尺寸建立了 链接，只要对“秤体.xls”中的单元格数据进行更改， 只要打开相应的模型，模型的数据也随之自动更新。 这样，我们只要对“秤体.xls”中的相关数据，如“面板 长'“纵梁间距”等进行修改，即可得到相应的三维 秤体图纸了，避免了重复的绘制过程，减少了工作 量，提高了效率。
三、结束语
俗话说的好:工欲善其事，必先利其器。现代社 会，数字化设计与制造的主体是CAD/CAM技术，作 为工业领域普遍应用的共性关键技术，CAD/CAM 技术是现代产品开发的核心手段和主导环节，对提 高企业产品能力，增强产品市场竞争力具有巨大的 作用。而三维CAD的发展和利用，又使设计实现了 突飞猛进的提高，使得设计效率得到了提高，大大减 轻了设计人员的工作量，缩短了新产品的开发周期。 正如SolidWorks公司的首席执彳了官JohnMcEleney 所说：“让世界上的每个人都感受到三维设计的力 量。
