地磅鉴别力的测试方法探讨

根据JJG555-1996《非自动秤通用检定规程》的 定义，鉴别力是“秤对载荷微小变化的反应能力”， 是各类地磅的一个重要技术指标，特别是对 于地磅，做鉴别力测试可以检验秤体结构 设计的合理性和机械连接摩擦所产生的应力误 差，以及称重传感器、称重仪表的分辨力是否合 格。因而如何方便、快捷、准确地做好地磅鉴别力的测试，是判断地磅是否合格的重 要依据之一。

根据JJG539-1997《数字指示秤检定规程》的规 定：鉴别力应在秤的最小秤量、50%最大秤量、最大 秤量点进行测试。以一台SCS-100型、d=20kg的地磅为例，目前检定地磅普遍采用1t/个的 大砝码，方便机械化作业，提高检测效率。当测试 50%最大秤量的鉴别力时，秤台上需放置50t砝码， 这50t砝码的配置应是49个大砝码和1t的散砝码{.至 少包含10个0.1d/个小砝码），以保证测试鉴别力时 有0.1d/个的小砝码可以依次取下。这给检定工作增 加了劳动强度、降低了检测效率。

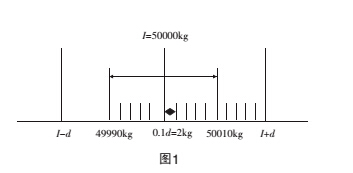

我们先分析一下鉴别力测试的理论依据：为何 鉴别力测试时，先要依次取下小砝码，直至示值I确 实减少了一个实际分度值后加上0.1d，再加上1.4d来 测试昵？数字指示仪表都有一个模拟量转化为数字量 的化整过程，理论上化整前模拟值在(49990~50010)kg 之间时，仪表都显示为50000kg ；当化整前模拟值处 于49990kg处时，由于化整误差的影响，秤对载荷微 小变化的反应能力是最低的，首先要找到这一点。 如图1所示。

依次取下0.1d (2kg)小砝码，直到示值变为I-d=49980kg，加上0.1d(2kg)小砝码后，此时化整前模拟值 应为49990kg，只有此时再加上1.4d (28kg)小砝码，示 值如可显示为7+d=50020kg，才能判定此地磅的鉴 别力满足要求。

通过以上分析，可变动测试步骤，JJG539-1997中 规定：鉴别力测试可在秤量测试中进行。在秤台上直 接放置50个1t/个的大砝码完成示值误差测试后，假 如此时示值为（=50000kg，直接依次增加0.1d(2kg)/个 的小砝码，直至示值^确实增加了一个实际分度值 A+d=50020kg。此过程中，如小砝码数量不够，可用替 代物代替部分小砝码。再加上1.4d小砝码，则示值必 须为&=50040kg。因U=d，此时可判定地磅50%最 大秤量点的鉴别力为合格。

严格地说，上述测试方法测试的是“50%最大秤 量+d”处的鉴别力，参照JTG539-1997中E0(E0为零点 或接近零点的误差）的测量方法，完全可以把“ 50%最 大秤量+d”处的鉴别力代替“50%最大秤量”处的鉴别 力。多年的实践证明，上述方法在实际检定过程中方 便实用，减轻了检定人员的劳动强度，克服了小砝码 使用数量多的不足，能快速、准确地测量地磅的鉴别力。
