本文介绍了关于 XY1 型传感模拟器的测试方法。

1.概述

XY1 型应变传感模拟器可以模拟应变式称重、测力、压力、扭矩、加速度等各种传感器的标准输出信号，用来校准、检验相应的显示仪表，调试各种自动衡器和自动化系统。

2.测试方法

XY1 型应变传感器模拟器的工作原理就是通过传感器接口激励电压连接到 LDO 稳压器和精密电阻网络，稳压器产生工电路工作的稳定电压，精密电阻网络产生的参考电压通用电压选择开关送到 D /A 转换器作为基准电压。D /A 转换器在单片机的控制下，输出与激励电压相关的信号电压到电阻网络，经电阻网络变换后的模拟传感信号的输出电压通过传感器接口输出。

由这个原理可以看到，对于 XY1 应变传感器模拟器，需要考核的就是其输入端与输出端的准确与否，也就是要测试其激励电压与在一定激励电压下的电压输出的准确性。

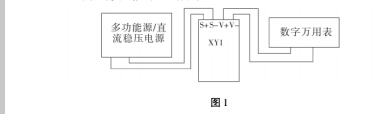

测试接线如图 1 所示:

应变传感模拟器的激励电源端 S + 与 S － 端接多功能源或者直流稳压电源 ，鉴于直流稳压电源的电压精度及稳定性不如多功能源，在实际测试中，采用高精度的多能能源比较好; 应变传感模拟器的电压输出端 V + 与 V－ 连接到数字万用表，一般选用 6 位半的台式表。这里比较重要的是多功能源输出的电压正负端要与 XY1 上

的正负端一致 ，否则会造成模拟器的严重损坏，而且电压不能超过 20. 5V。

XY1 型应变传感模拟器电压输入有两个档位，分别为“( 5 ～ 10) V”与“( 10 ～ 20) V”。先把档位放在“( 5 ～ 10) V”档，用多功能校准源给 XY1 型应变传感模拟器一个 10V 的电压信号作为应变传感模拟器的激励信号，待XY1 进入初始化状态后，预热 0. 5 小时，然后再进行测试前的零位与满量程调整。

零位调整的方式: 在初始化状态下按下 XY1 界面键盘的【校准 1】键，然后连按四个【零点 0】之后按【确认】键，查看 6 位半数字万用表上的电压显示，如果万用表上的电压示值不为 0，则需要按【增加】或者【减小】按键，以调整电压输出使得万用表上的电压在 0 ± 0. 0002V 的范围内，再按【确认】键保存该调零设置。

满度调整的方式: 待零位调整之后，再按【校准 1 】键，连按四次【满量程 8】后按【确认】键，查看数字万用表的电压显示是否在 0 ± 0. 0002V 的范围内，如不是则按【增加】或者【减小】按键以调整，再按【确认】键，这个时侯数字万用表上的显示的理论值是 20V，如果显示的电压不在 20V ± 0. 0002V 之间，则按【增加】或者【减小】按键以调整，再按【确认】键以保存。

待零位调整与满度调整之后，就可以进行测试。按【校准 1】键，连按四次【激励电压 4】后按【确认】键，然后输入多功能源的激励电压 10. 00，即【1】【0】【。】【0 】【0】，随后改变多功能源的电压输出，从 10V 到 5V 变化，查看模拟器屏幕上显示的激励电压是否正确; 把输入的激励电压改为 10V，再按【确认】键，屏幕显示 2. 0000，按【减小】键改变信号输出设定，从 2mv /V 依次递减，查看数字万用表上的电压值是多少。

同样的，“( 10 ～ 20) V”档的测试过程同上，唯一变化的就是激励电压从 20V 递减到 10V。

3.结束语

在实际操作中，XY1 型应变传感模拟器的调零与调满度容易发生漂移，故在进行激励电压测试与输出电压测试时尽量不要多停顿，以免零位与满度漂了之后对测试数据有影响。
