地磅计量器具在线校准的可行性探讨

地磅计量器具在线校准的可行性探讨

目前,国内还没有相应的校准规范支持在线校准,从计量管理角度看,仍然存在一些不确定因素。标准器具现场使用时,校准过程中存在环境因素对标准器各技术指标的影响还能不确定。因此,在线校准应考虑的原则如下:

1.对现场不可拆卸的计量器具,对各种不适宜拆卸运输的仪表,目前大多采用在线校准的方法实现量值溯源。

2.在线校准在满足客户需求的前提下,应根据校准现场的具体环境,因地制宜,拟定适合的校准方法。很多情况标准电流/电压源下,在线校准就是校准方法或校准设备的探索和创新。

3.现场测量时,一般根据现场实际情况,确定现场的校准点。有些现场被校设备长期工作在某一特定值附近,校准点可选择该特定值;有些现场被测值在不同时间段内有变化,如果有技术手段可以调节改变被测值,则可选定1~3个不同的校准点进行校准。

一、校准方法的选择目前,计量在线校准没有统一的校准规范,传统的计量校准方法不一定完全适合在线校准。计量技术人员要根据计量器具特点及整个系统特点,选择适合的校准方法。从在线校准环境、校准用标准设备来分析,直接测量法或比对法更适合在线校准。我公司针对现有技.条件，经过多次实验验证，总结出比对法比直接测量法相对简单易操作，而直接测量需要接入标准器进行，但过程更符合校准规范，得出数据更加准确可靠。

二、实例应用

实例一：

以地铁转辙机测试台的时间表校准为例，采用比对法进行在线校准，操作简单易行。 选用准确度等级或最大允许误差优于或等于测试台时间表准确度等级或最大允许误差的电子秒表，且电子秒表经检定合格。 在接通转辙机动作电源的同时开始电子秒表计时， 当转辙机停止动作时也停止电子秒表的计时，根据得出的数据进行比较，完成整个比对测试。

实例二：

以地铁转辙机测试台数字电流、电压表的在线校准为例，有两种在线校准方法。

方法一：根据测试台上安装的数字电流、电压表的准确度等级为0.3级， 选取0.3级或更高准确度等级的数字电流表、电压表经检定合格作为标准表。 在转辙机动作电路中串联接入标准电流表，在电压表端子并联接入标准电压表，通过标准表与被校表的数据进行比较。 此方法简单，但此方法只能在工作台使用的某一特定值进行校准，无法对被校准仪表选取多个数值点进行检测，缺乏对仪表线性度的检查及评定。

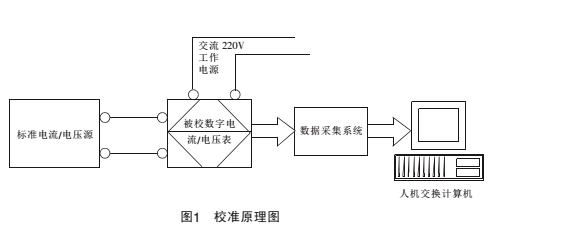

方法二：将转辙机测试台处于通电状态，而非工作状态，这样可以为数字电流、电压表提供220V工作电源，不需要再单独另外接入工作电源，将仪表电流或电压输入接头从工作台断开，接入DO30（或其他标准源）标准电流源、电压源接头，通过标准源调节输出以测量仪表的不同示值，采用直接比较进行校准。 校准原理图如图1所示。

此在线校准方法参照相应的检定规程并根据现场使用自制相应的校准规范，完全与在实验室校准相同，且相比实验室校准需要用另外的设备或标准源给被校准仪表提供220V工作电源更经济，操作更方便，同时解决了仪表拆卸难题。 由此得出：在条件允许的情况下，应优选方法二，方法二比方法一更能准确评定出仪表的总体性能指标， 更符合计量器具校准特点。

三、结束语

通过在公司的一些专用测试台上开展在线校准，解决了仪表不可拆卸或拆卸容易改变系统稳定性难题，为现场生产提供了计量技术保障。 随着科学技术的不断发展，对计量人员的要求越来越高，需要计量

技术人员在使用在线校准技术的时候，应该以客户的要求为依据，充分考虑现场环境与实验室环境的变化和相关人员、标准器、设备等的安全防护措施，不断探索新的在线校准方法，提高计量检测服务能力。
